管內旋轉式IRIS超音波厚度檢測

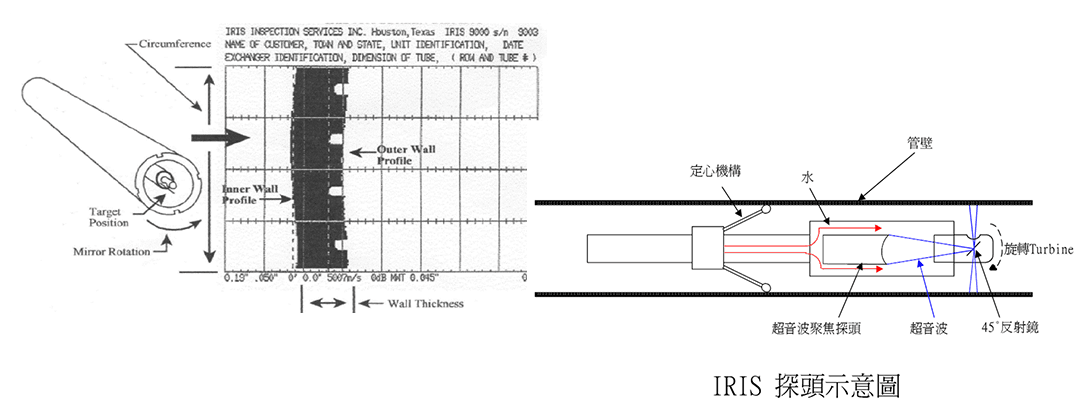

IRIS 超音波檢測原理
- 利用超音波脈波回波測厚法
- 由浸水式聚焦探頭發射及接收超音波
- 利用探頭端點的45°反射鏡將音波反射至管壁
- 藉由反射鏡的旋轉可掃射整個管壁
- 以Push-Pull控制探頭的運動即可全面檢測
- 檢測結果以B-Scan顯示，代表一圈的厚度分布
- 圖中之黑色部份代表管壁之剖面，左邊為內壁

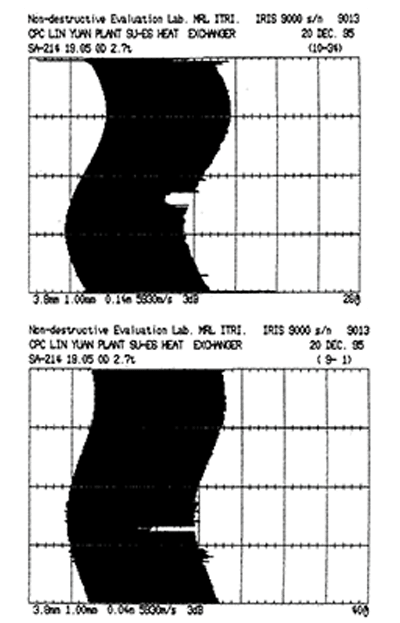

原始管壁厚3 mm
上圖顯示孔蝕深度0.6 mm
O.D.缺陷
直徑2 mm(10%圓周)
下圖顯示孔蝕深度1.4 mm
O.D.缺陷
直徑0.8mm(1.8%圓周
